Connecter une IoT box à Odoo

Une IoT (Internet of Things - Internet des objets) box est un dispositif micro-informatique qui permet de connecter des périphériques d’entrée et de sortie à une base de données Odoo. Un abonnement à l”IoT box est nécessaire pour utiliser l”IoT box avec une connexion sécurisée. Un ordinateur est également nécessaire pour configurer l”IoT box.

Pour plus d'infos

FAQ IoT Box

Commencez le processus de configuration de l”IoT en installant l’application IoT sur la base de données Odoo via l’application Apps.

L'application Internet of Things (IoT) sur la base de données Odoo.

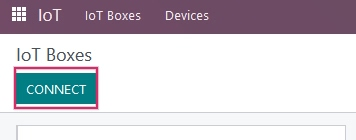

Ensuite, après avoir installé l”app IoT, allez à l’application IoT ‣ IoT Box et cliquez sur le bouton Connecter situé dans le coin supérieur gauche du tableau de bord des IoT Box.

Connecter une IoT Box à la base de données Odoo.

Nous recommandons deux façons de connecter l”IoT box à la base de données après l’installation de l”application IoT. Suivez les étapes de l’une des deux sections pour connecter l”IoT box via une connexion Ethernet câblée ou via WiFi.

Étapes de connexion pour une connexion câblée ou une connexion WiFi.

Important

The disk image that the IoT box SD card is formatted with is unique to the version of the Odoo database that the IoT box is running on. Ensure that the IoT box is flashed with the most up-to-date disk image.

Connexion Ethernet

Vous trouverez ci-après la procédure à suivre pour connecter l”IoT box à la base de données Odoo via un câble Ethernet (par l’intermédiaire du port Ethernet; RJ-45).

Tout d’abord, connectez tous les périphériques câblés à l”IoT box (ethernet, périphériques USB, etc.). Un écran HDMI doit au moins être connecté. Branchez ensuite l”IoT box sur une source d’alimentation.

Immédiatement après la mise sous tension et le démarrage de l’unité, lisez le code d’appariement sur l’écran ou sur la page imprimée par une imprimante de reçus connectée à l”IoT box.

Avertissement

Par défaut, l”IoT box affiche le code d’appariement pendant un maximum de 5 minutes après le démarrage de l’unité. Après 5 minutes, le code d’appariement disparaît pour des raisons de sécurité et l”IoT box doit être redémarrée manuellement en débranchant l’unité de la source d’alimentation pendant dix secondes et en la rebranchant.

Note

Si aucun écran n’est relié à l”IoT box, le code d’appariement est accessible à partir de la page d’accueil de l”IoT box en cliquant sur le bouton Affichage PdV. Consultez Connecter l’IoT Box manuellement à l’aide du jeton pour savoir comment accéder à la page d’accueil de l”IoT box.

Sur l’ordinateur, allez à l’application IoT ‣ IoT Box, puis cliquez sur le bouton Connecter situé dans le coin supérieur gauche du tableau de bord des IoT Box. Saisissez le code d’appariement dans le champ Code d’appariement et cliquez sur le bouton Appairer. La base de données est maintenant connectée à l”IoT box et celle-ci apparaît sur la page des IoT Box.

Connexion WiFi

Vous trouverez ci-après la procédure à suivre pour connecter l”IoT box à la base de données Odoo via une connexion WiFi.

Tout d’abord, assurez-vous qu’aucun câble Ethernet n’est branché sur l”IoT box. Ensuite, connectez tous les périphériques câblés à l”IoT box (périphériques USB, etc.).

Après avoir connecté les périphériques, branchez l”IoT box sur une source d’alimentation. Sur l’ordinateur, allez à l’application IoT ‣ IoT Box, puis cliquez sur le bouton Connecter situé dans le coin supérieur gauche du tableau de bord des IoT Box. Copiez ensuite le Jeton de la section connexion WiFi, car il sera utilisé ultérieurement pour connecter la base de données Odoo à l”IoT box.

De retour sur l’ordinateur, allez aux réseaux WiFi disponibles et connectez-vous au réseau WiFi de l”IoT box. Le réseau WiFi diffusé par l”IoT box commencera par IoTBox-xxxxxxxxxx.

Réseaux WiFi disponibles sur l'ordinateur.

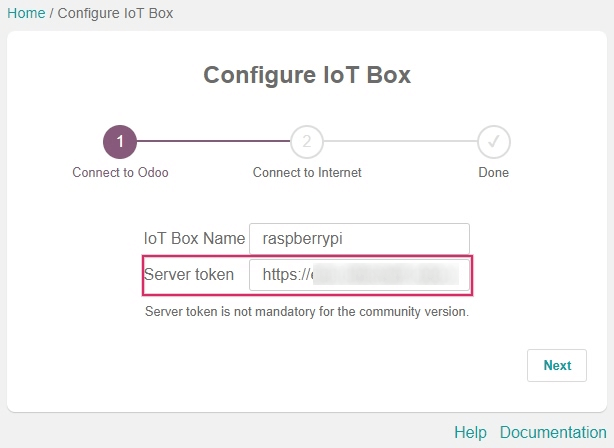

Lors de la connexion au WiFi de l”IoT box, un navigateur sera automatiquement redirigé vers l’assistant de Configuration de l’Iot Box. Donnez un nom à l”IoT box, puis collez le jeton précédemment copié dans le champ Jeton de serveur et cliquez sur Suivant.

Saisissez le jeton de serveur dans l'IoT box.

Note

Si l’assistant de connexion WiFi de l”IoT box ne démarre pas, consultez la documentation relative à la connexion à l’aide d’un jeton.

Choisissez à présent le réseau WiFi auquel l”IoT box se connectera (saisissez le mot de passe s’il y en a un) et cliquez sur Connecter. Attendez quelques secondes et le navigateur sera redirigé vers la page d’accueil de l”IoT box. Il se peut que l’ordinateur doive être reconnecté manuellement à la connexion WiFi d’origine si cela ne se fait pas automatiquement.

Configurer le WiFi pour l'IoT box.

Après avoir effectué chaque étape, l”IoT box devrait apparaître lorsque vous allez à l’application IoT ‣ IoT Box sur la base de données Odoo.

L'IoT Box a été configuré avec succès sur la base de données Odoo.

Important

Il se peut que l”IoT box doive être redémarrée manuellement après avoir réussi à se connecter via le WiFi pour la box apparaisse dans l”application IoT sur la base de données Odoo. Pour ce faire, il suffit de débrancher l’appareil et de le rebrancher sur la source d’alimentation après dix secondes.

Connecter l’IoT Box manuellement à l’aide du jeton

Vous pouvez connecter l”IoT box manuellement à l’application IoT à l’aide du jeton, à partir d’un ordinateur. Vous pouvez trouver le jeton en allant à l’application IoT ‣ IoT Box et en cliquant sur Connecter.

Dans la section Connexion WiFi de la page Connecter une IoT Box qui s’affiche, cliquez sur Copier à droite du Jeton. Ce jeton sera saisi sur la page d’accueil de l”IoT box.

Accédez à la page d’accueil de l”IoT box en saisissant l’adresse IP de l”IoT box dans une fenêtre de navigateur à partir d’un ordinateur sur le même réseau que l”IoT box (de préférence via une connexion Ethernet).

Note

Il est possible d’accéder à l’adresse IP via la console d’administration du routeur auquel l”IoT box est connectée ou en connectant une imprimante de reçu à l”IoT box. Un reçu sera imprimé avec l’adresse IP de l”IoT box.

Sur la page d’accueil de l”IoT box, saisissez le jeton dans la section Serveur en cliquant sur Configurer. Puis collez le jeton dans le champ Jeton de serveur et cliquez sur Connecter. L”IoT box sera alors connectée à la base de données Odoo.

Schéma de l’IoT Box

Raspberry Pi 4

../../../../_images/iot-box-schema.png

Le schéma de l’IoT box d’Odoo (Raspberry Pi 4) avec indications.

Raspberry Pi 3

../../../../_images/iox-box-schema-3.png

Le schéma de l’IoT box d’Odoo (Raspberry Pi 3) avec indications.
